本記事では、独特の形状を持つこの歯車機構について、その基本的な定義から仕組み、他の歯車との違いまで分かりやすく解説します。ウォームギヤの全体像を理解することで、最適なギヤ選びの参考にしてみてください。
ウォームギヤとは何か？

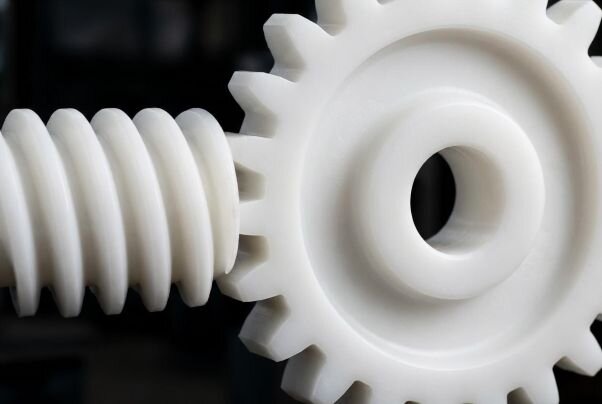

ウォームギヤは、ウォームとウォームホイールという二つの主要な部品で構成されています。ウォームはねじのような形状をしており、これを回転させることで、かみ合っているウォームホイールを回転させます。ウォームホイールは、ウォームのねじ山に沿ってかみ合うように特殊な歯形が加工されており、ウォームの回転運動をウォームホイールの回転運動へと変換します。
この機構は、特に高い減速比を一段で実現できる点が特徴です。例えば、ウォームが１条ねじの場合、ウォームが1回転する間にウォームホイールが1歯分しか動かないため、ウォームホイールの歯数が多いほど大きな減速比が得られます。これにより、モーターなどの高速回転を、必要な低速かつ高トルクの回転へと効率的に変換することが可能になります。
ウォームギヤの特徴とは？
ウォームギヤのメリット
大きな減速比が得られる
ウォームギヤの最大のメリットは、1段で非常に大きな減速比を実現できる点です。一般的な平歯車やはすば歯車では多段にすることで減速比を稼ぎますが、ウォームギヤはウォーム軸のリード角とウォームホイールの歯数の組み合わせにより、1/10から1/100以上といった高い減速比をコンパクトな構成で得られます。これにより、減速機全体の小型化や省スペース化に貢献します。
セルフロック機能による不可逆性
ウォームギヤは、特定の条件下でセルフロック機能を発揮します。これは、ウォーム軸からウォームホイールへの動力伝達は可能ですが、ウォームホイールからウォーム軸への逆方向の回転が困難、あるいは不可能になる特性です。ウォーム軸のリード角が小さい場合や摩擦係数が大きい場合に顕著で、この不可逆性により、クレーンやエレベーター、搬送装置など、停止時の負荷保持が必要な用途において、ブレーキ機構を簡素化したり、安全性を高めたりすることができます。
省スペースでの設計が可能
ウォームギヤは、ウォーム軸とウォームホイールが直交する配置となるため、空間を有効活用した設計が可能です。また、前述の通り1段で大きな減速比が得られるため、多段歯車を使用する場合と比較して、装置全体の奥行きや幅を抑え、よりコンパクトな機構を実現できます。これは、限られた設置スペースに機械を組み込む際に非常に有利な特性です。
ウォームギヤのデメリット
伝達効率が低い
ウォームギヤの主なデメリットの一つは、他の一般的な歯車（平歯車やはすば歯車など）と比較して伝達効率が低いことです。これは、ウォーム軸とウォームホイールの歯面がすべり接触するため、大きな摩擦損失が生じるためです。特に減速比が大きくなるほどすべり量が増え、効率は低下する傾向にあります。この低い伝達効率は、入力エネルギーの一部が熱に変換されることを意味します。
発熱しやすい特性
伝達効率の低さと密接に関連するのが、ウォームギヤの発熱しやすい特性です。歯面間の大きなすべり摩擦は、運動エネルギーを熱エネルギーに変換し、ギアボックス内部の温度を上昇させます。過度の発熱は、潤滑油の劣化を早めたり、歯車の摩耗を促進したり、場合によっては装置の故障につながる可能性があります。そのため、ウォームギヤを使用する際には、適切な潤滑油の選定、油量の管理、必要に応じて冷却機構の導入など、熱対策が重要となります。
ウォームギヤの選定ポイント
ウォームギヤの材質
ウォームギヤの性能と寿命を大きく左右するのが、ウォーム（ねじ）とウォームホイール（歯車）それぞれの材質です。使用環境や求められる性能に応じて、金属製と樹脂製のそれぞれの特性を理解し、最適な材質を選定することが重要です。
金属製ウォームギヤの材質選定
一般的に、ウォーム側には高硬度で耐摩耗性に優れた鋼材が選ばれ、例えば浸炭焼入れや高周波焼入れが施された炭素鋼や合金鋼が用いられます。これにより、ウォームの表面硬度を高め、長期間の使用に耐える摩耗特性を確保します。
一方、ウォームホイール側には、ウォームとの摩擦を低減し、自己潤滑性に優れた青銅（リン青銅やアルミ青銅など）が広く使用されます。青銅は、ウォームとの滑り接触において優れた耐摩耗性を発揮し、発熱を抑える効果も期待できます。両者の適切な組み合わせは、ウォームギヤの伝達効率、耐久性、そして静粛性に直接影響します。
樹脂製ウォームギヤの材質選定と特長
近年、スーパーエンジニアリングプラスチックを用いた樹脂製ウォームギヤが、特定の用途において金属製に代わる選択肢として注目されています。樹脂製ウォームギヤは、以下のような特長を持ち、用途によっては金属製を上回る性能を発揮します。
軽量化による設計自由度の向上
樹脂製ギヤは金属製と比較して比重が約1/7～1/8と非常に軽量です。装置全体の軽量化により、慣性モーメントの低減や消費電力の削減が可能となり、可動部を持つ機構や携帯機器、ロボットアームなどに最適です。
自己潤滑性による無給油運転
多くのスーパーエンジニアリングプラスチックは自己潤滑性を持ち、潤滑油を必要とせず、あるいは最小限の潤滑で長期間の運転が可能です。これにより、メンテナンスフリー化や、食品機械・医療機器など潤滑油の使用が制限される環境での使用が可能になります。
耐薬品性・耐腐食性
樹脂製ギヤは、金属製が苦手とする腐食性環境や薬品環境下でも優れた耐久性を発揮します。酸・アルカリ・有機溶剤などに対する耐性が高く、化学プラントや水処理設備、医療・分析機器など、過酷な化学環境下での使用に適しています。錆びることがないため、長期間にわたって安定した性能を維持できます。
電気絶縁性
樹脂は優れた電気絶縁性を持つため、電気・電子機器内部での使用において、短絡や漏電のリスクを低減できます。モーター周辺や制御回路近傍でギヤを使用する際に特に重要な特性です。
複雑形状の一体成形による部品点数削減
射出成形による樹脂ギヤの製造では、金属加工では困難な複雑形状を一体成形できます。ギヤ本体に軸受部、取り付けフランジ、センサー用の突起などを一体化することで、部品点数の削減、組み立て工数の低減、コストダウンが実現できます。
材質選定の考え方
金属製と樹脂製のどちらを選ぶかは、使用環境や必要なトルク、寿命、コスト、静音性、重量制限などを総合的に考慮して決定します。高負荷・高温環境では金属製が、軽量化・静音性・耐薬品性が求められる用途では樹脂製が適しています。POTICONギヤでは、お客様の使用条件に応じた最適な材料選定と設計提案が可能です。
減速比
ウォームギヤの大きな特徴の一つに、コンパクトな設計で非常に大きな減速比が得られる点が挙げられます。ウォームギヤの減速比は、ウォームホイールの歯数とウォームの条数によって決まります。例えば、ウォームホイールの歯数が50枚でウォームが1条の場合、減速比は1/50となります。
選定時には、必要な出力回転速度とトルクを得るために適切な減速比を決定します。高い減速比は省スペース化に貢献しますが、一方で伝達効率の低下や発熱量の増加につながる可能性もあります。そのため、用途に応じた最適な減速比を見極めることが、ウォームギヤの性能を最大限に引き出す鍵となります。
自己保持性
ウォームギヤのもう一つの重要な特性が、セルフロック機能とも呼ばれる自己保持性です。これは、ウォームホイール側からウォームを逆回転させることが非常に困難、あるいは不可能な特性を指します。この機能は、ウォームのリード角と歯面の摩擦係数の関係によって発現します。
自己保持性は、例えばクレーンの昇降装置やエレベーター、コンベアなどの垂直搬送システムにおいて、駆動源が停止した際に負荷が逆転するのを防ぐために非常に有効です。これにより、外部からのブレーキ装置を簡略化したり、安全性を高めたりすることが可能になります。しかし、振動や衝撃、潤滑状態の変化などによって、必ずしも完全にセルフロックが保証されるわけではないため、安全が最優先される用途では、追加のブレーキ機構などを併用することも検討すべきです。
POTICONギヤの特長
POTICONギヤ独自のミクロ補強技術
大塚化学のPOTICONギヤは、独自のミクロ補強技術により、従来の樹脂ギヤの課題であった強度不足を克服しています。スーパーエンジニアリングプラスチックをベースに、ナノレベルでの材料設計と最適な成形条件により、高トルク伝達と長寿命化を両立。金属製ギヤに匹敵する耐久性を持ちながら、樹脂ならではの軽量性・静音性・自己潤滑性といった特長を最大限に活かすことができます。
まとめ
ウォームギヤの性能と信頼性は、製品全体の品質を左右する重要な要素です。POTICONギヤは、その独自のミクロ補強技術と優れた特性により、トルク・長寿命化、効率向上、静音化、そしてコストパフォーマンスの向上に貢献します。
高性能なウォームギヤの設計でお困りの方、新たな可能性を追求したい方は、ぜひ一度大塚化学にご相談ください。
