POTICONギア

KATACHIビジネス ギア/精密成形品

ギア/精密部品を成形品でご提供

POTICONで培った技術を活かし、成形品でのご提供を実施しています。ギアに関してのトータルソリューションを提供します。

●シミュレーション解析での金属代替可能性をご提示します。

●POTICON以外の材料での試作・量産も承ります。

POTICONギア

小モジュール/小型ギアに最適



POTICONギア

POTICONの特徴であるミクロ補強性・表面平滑性・優れた摺動性を有し、金属ギアの樹脂代替、従来より高トルクへの対応が可能です。

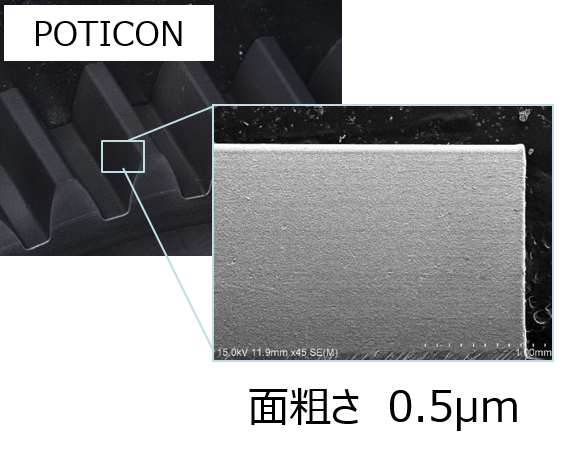

POTICONギアの画像

ミクロ補強

小型ギアの歯先まで補強

独自のマイクロ繊維であるTISMOが複雑小型形状の部品の先端まで補強します。強度、熱変形温度、熱膨張に優れ、摺動時の寸法安定性にも有利です。

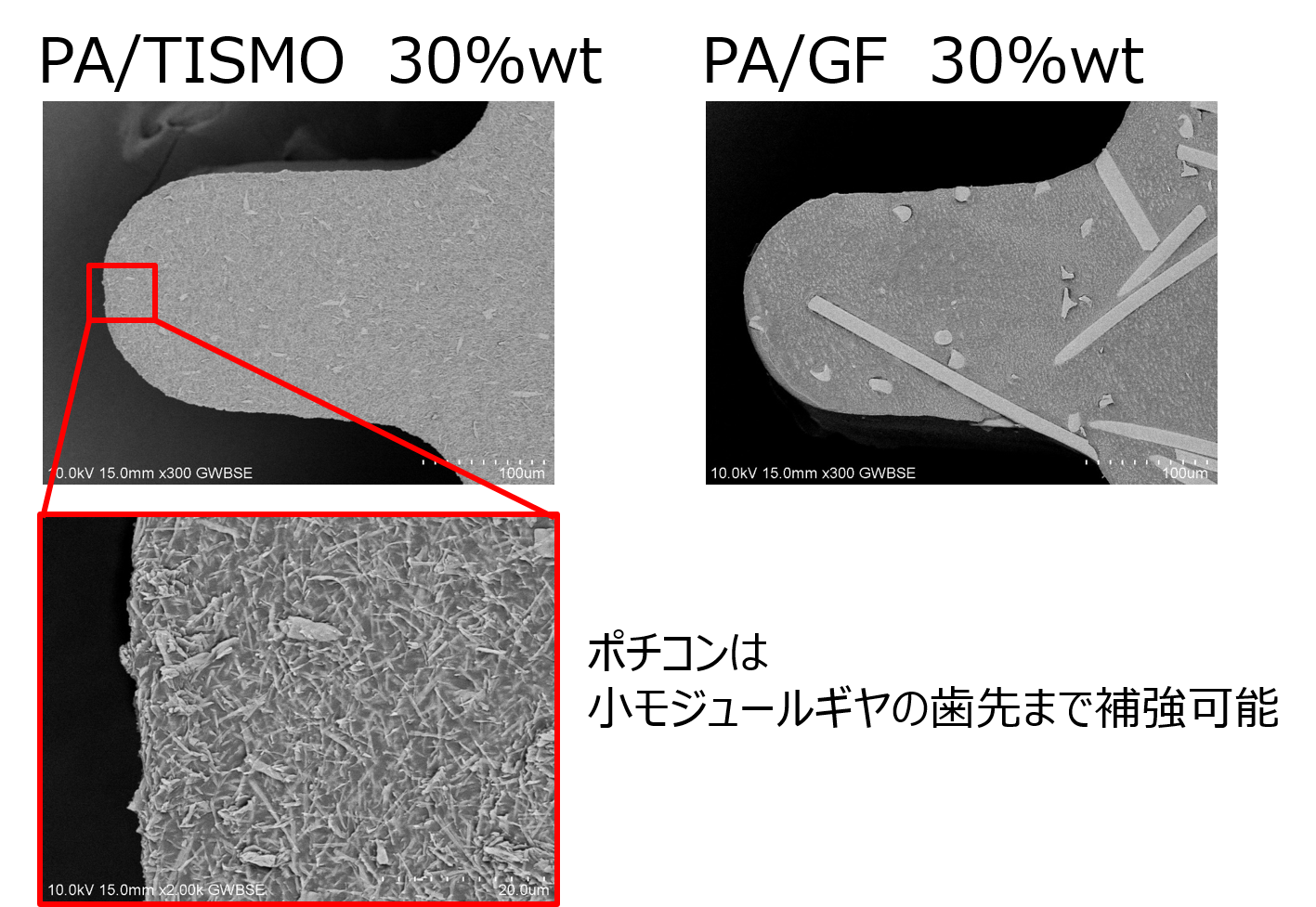

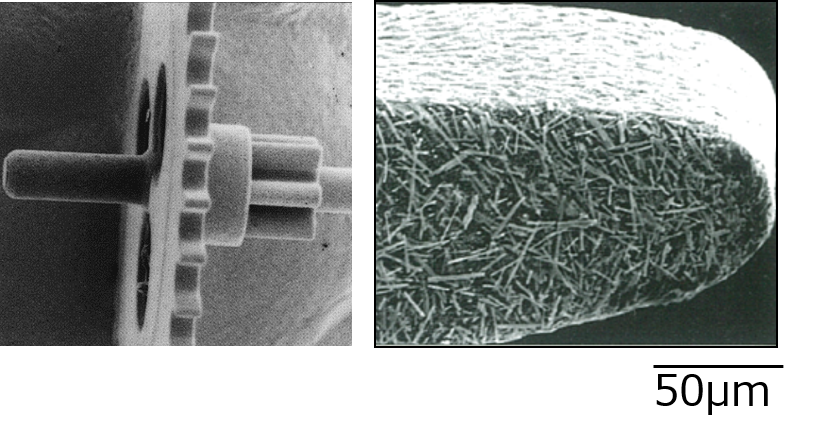

ポチコンは小モジュールギヤの歯先まで補強可能の画像

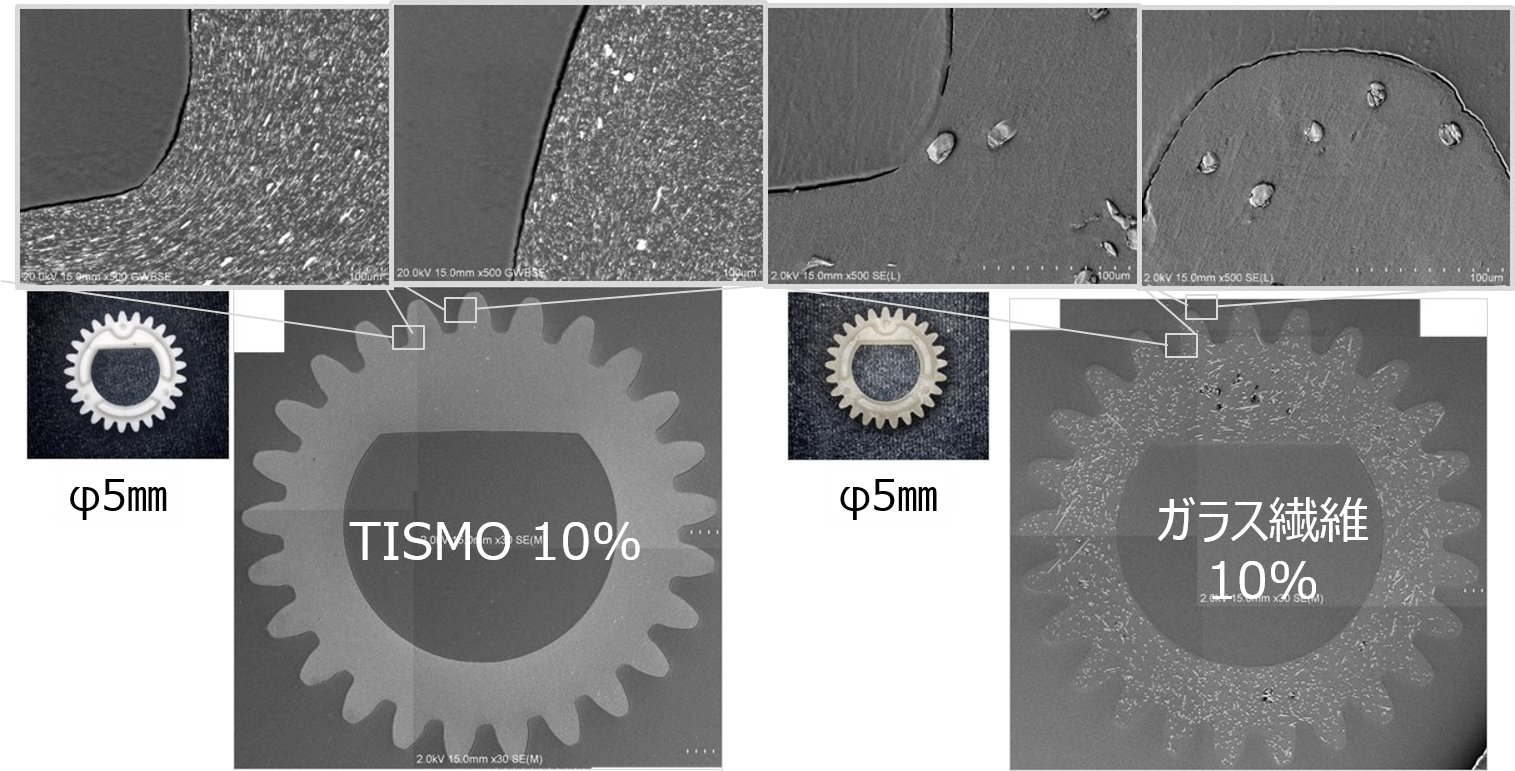

歯先/歯元でTISMO分散性・配向性が良好、GFは分散不良

歯先/歯元でTISMO分散性・配向性が良好、GFは分散不良の画像

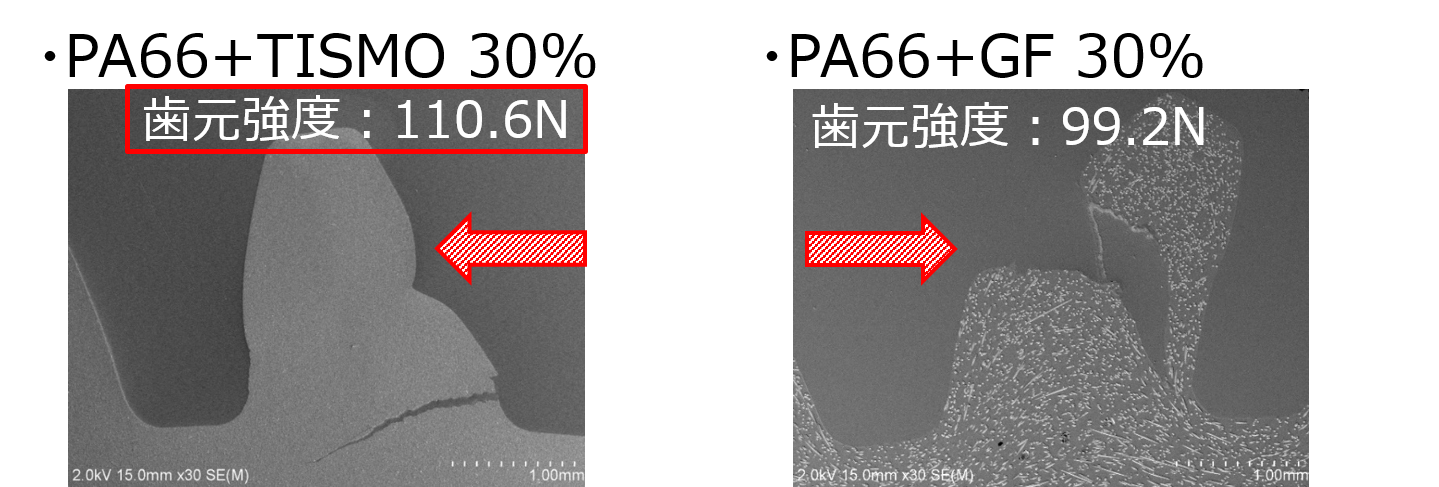

単純形状ではGF補強品が高強度となりますが、 複雑形状ではTISMO補強品であるPOTICONが有効の画像

単純形状ではGF補強品が高強度となりますが、複雑形状ではTISMO補強品であるPOTICONが有効です。

適正金型での成形品提供

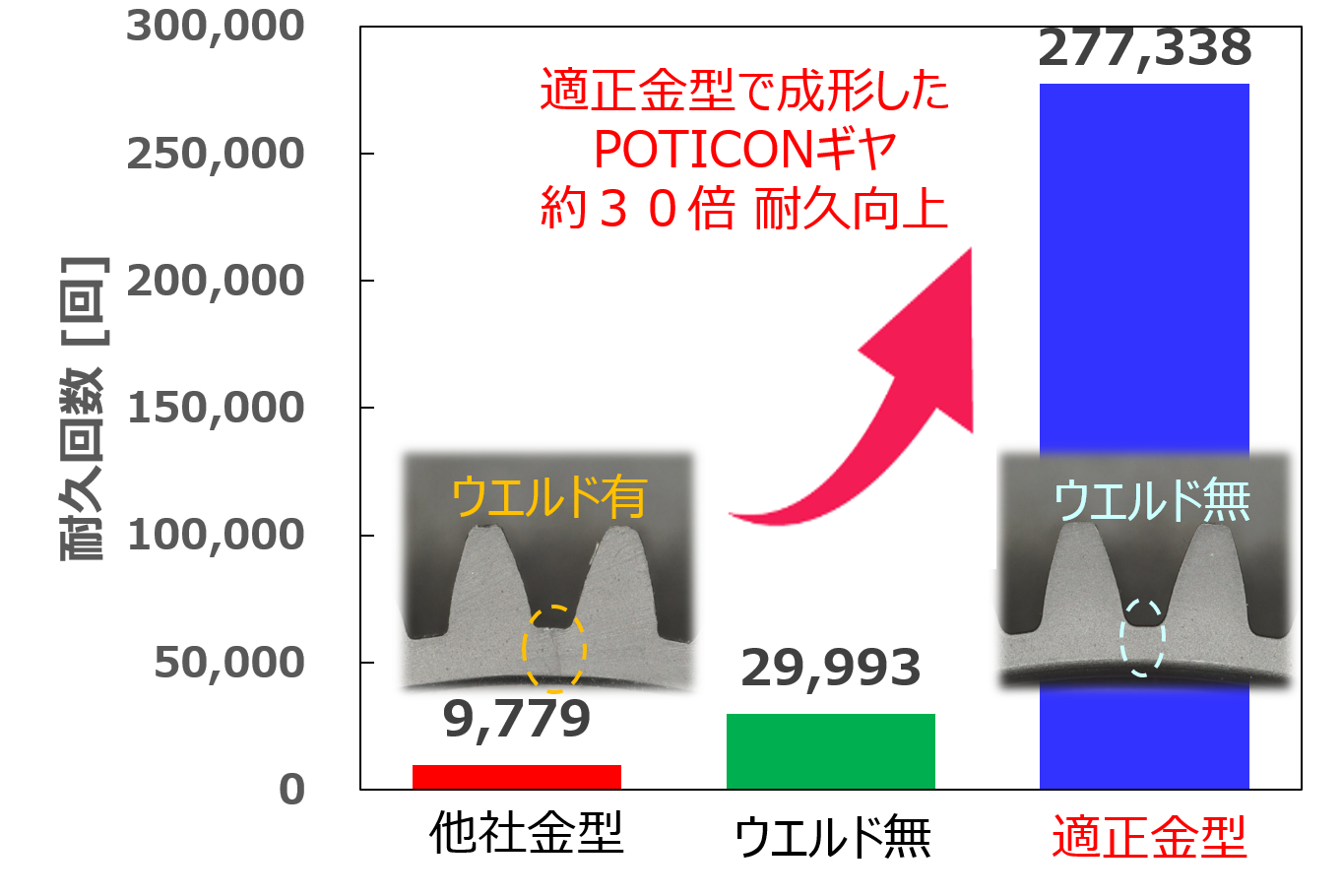

ギヤ耐久試験の画像

POTICONは微細繊維を含有するため、適正な金型で成形することでギア耐久性能としてのポテンシャルを引き出せます。

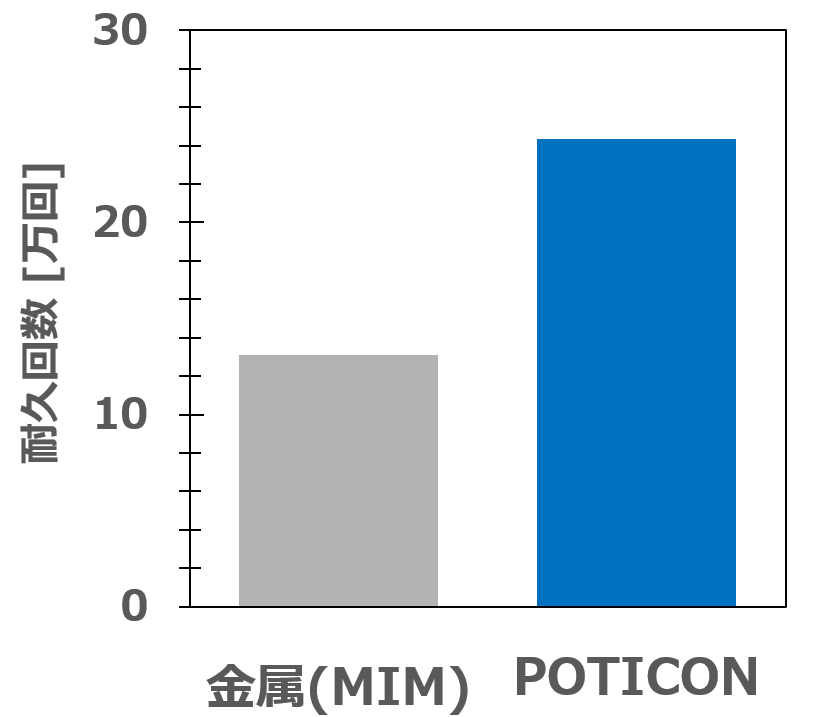

POTICONギアは小型金属ギアの代替にご使用いただいています。

静音性

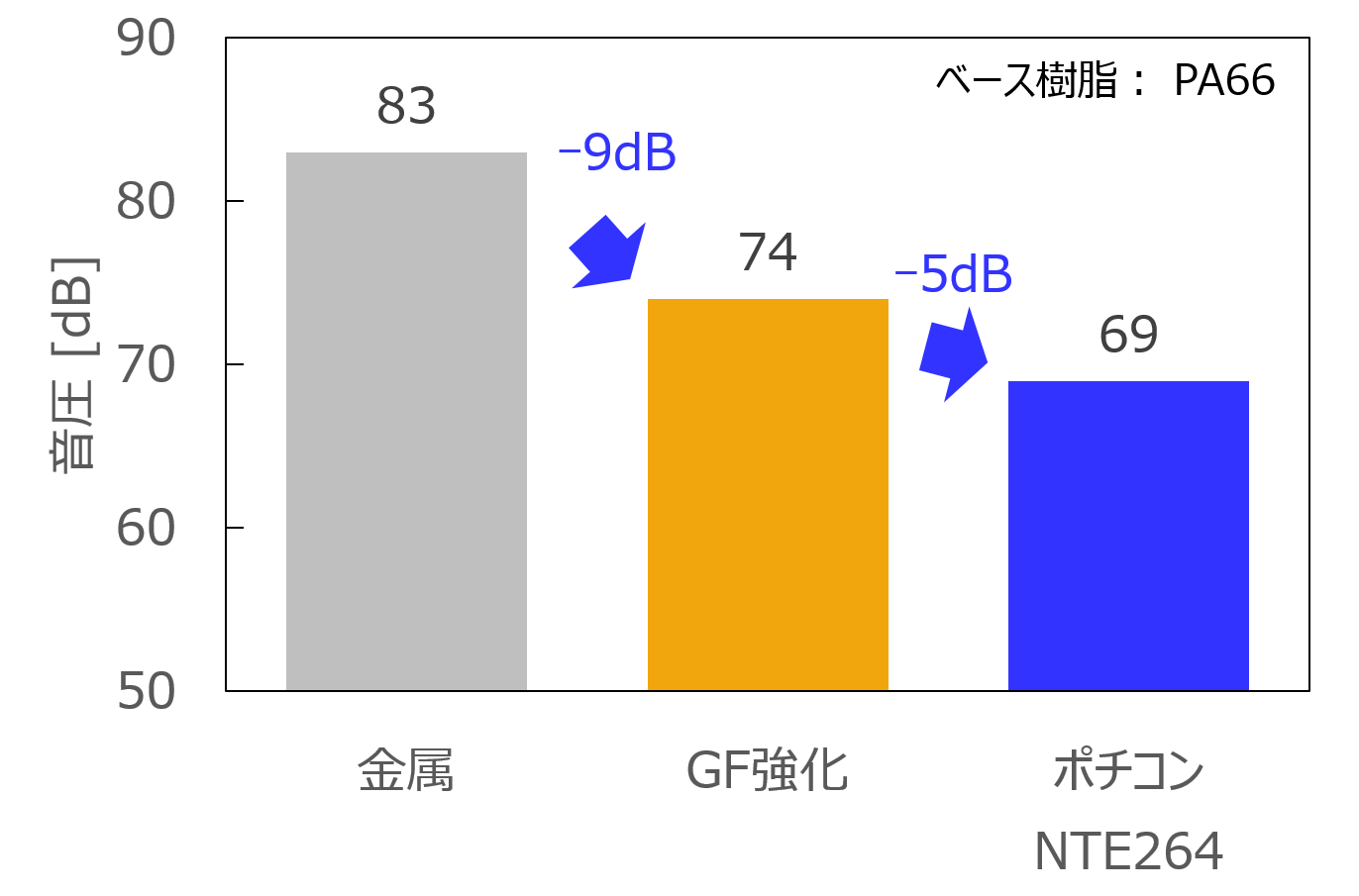

静音性のグラフ

優れた表面平滑性と摺動性を有すため、ギアの静音性に優れ、静音が重要な用途にご使用いただいています。

一般物性

樹脂種/グレード POM PA
AT342 OA30 NT363 NCF263 NTU46Z NCT651S
引張強さ MPa 82 111 150 231 133 196
曲げ強さ MPa 121 169 238 307 179 290
曲げ弾性率 GPa 6 9 11 15 9 13
IZOD衝撃値 J/m 39 44 31 121 241 53
成形収縮率 MD % 1.2 0.7 0.5 0.1 0.2 0.3
TD % 1.9 1.4 1.0 1.3 1.0 0.7
HDT 熱変形温度 (1.8MPa) °C 147 153 200 250 162 287

他樹脂もお取り扱いがございますのでお問い合わせください。
