製造業のDX推進において、3Dプリンタの活用は欠かせない技術となっています。中でも「カーボンフィラメント（CFフィラメント）」は、高強度・軽量という優れた特性から、試作品開発や治具製作、さらには最終製品の製造まで幅広く注目されています。
しかし、「通常のフィラメントとどう違うのか」「自社の用途に適しているのか」「どのように選べばよいのか」と悩まれている方も多いのではないでしょうか。
本記事では、カーボンフィラメントの基礎知識から具体的な特性、選定時のポイントまでを徹底解説します。
カーボンフィラメントとは？

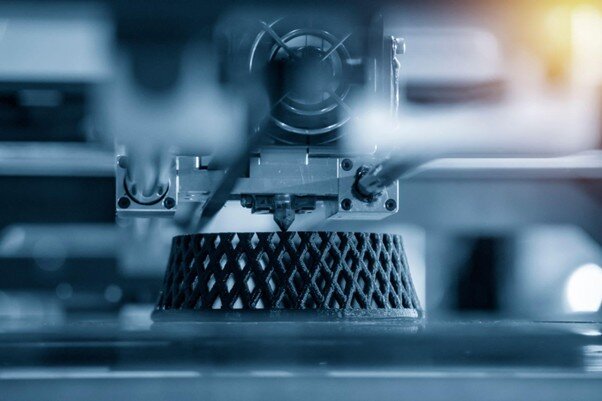

カーボンフィラメント（Carbon Fiber Reinforced Filament、CFフィラメント）とは、3DプリンタのFDM（熱溶解積層）方式で使用される材料の一つで、熱可塑性樹脂に短くカットされた炭素繊維（カーボンファイバー）を複合した複合材料フィラメントです。ベースとなる樹脂には、PLA、ABS、PETG、Nylon（PA）、PC（ポリカーボネート）など、様々な種類が用いられます。
炭素繊維は、その名の通り炭素原子からなる繊維で、非常に高い引張強度と弾性率を持ちながら、比重が小さい（軽量である）という特徴があります。この炭素繊維を樹脂に混ぜ合わせることで、ベース樹脂の持つ加工性や成形性を保ちつつ、材料全体の強度、剛性、耐熱性、寸法安定性を飛躍的に向上させることができます。
カーボンフィラメントの用途
カーボンフィラメントは、その優れた機械的特性と軽量性から、多岐にわたる分野で活用されています。主な用途は以下の通りです。
治具・工具・生産補助具
軽量で高剛性な治具は、作業効率の向上や作業者の負担軽減に貢献します。金属製の治具と比較して、設計の自由度が高く、短期間での製作が可能です。
機能部品・最終製品
ドローンやロボットのアーム部品、自動車の内外装部品、航空宇宙分野の軽量構造部品など、強度と軽量性が同時に求められる部品に適用されます。
試作品・プロトタイプ
実際の使用環境に近い強度や特性を持つ試作品を、迅速かつ低コストで製作できます。これにより、開発サイクルの短縮と品質向上が期待できます。
構造部品
高い負荷がかかる可能性のあるブラケットやハウジングなど、構造的な安定性が求められる部品にも利用されます。
なぜ今、製造業で注目されているのか
製造業においてカーボンフィラメントが注目される背景には、以下のような要因があります。
製造プロセスのDX推進
3Dプリンタの導入は、製造業のデジタル変革（DX）を加速させます。カーボンフィラメントは、その中で高機能部品の内製化やアジャイルな開発を可能にする重要な材料です。
金属代替によるコスト・時間削減
従来、金属加工で行われていた部品をカーボンフィラメントで置き換えることで、加工時間やコストを大幅に削減できます。特に少量多品種生産においてその効果は顕著です。
軽量化による性能向上
自動車や航空機、ロボット、ドローンなどの分野では、部品の軽量化が燃費効率の向上、動作速度の高速化、積載量の増加といった性能向上に直結します。カーボンフィラメントは、この軽量化ニーズに応える強力なソリューションです。
高機能部品の内製化
外部委託に頼らず、自社内で高機能な部品を設計・製造できる体制を構築することで、知的財産の保護、サプライチェーンの強化、迅速な改善が可能になります。
環境負荷低減への貢献
軽量化による輸送時のCO2排出量削減や、オンデマンド生産による材料廃棄の削減など、持続可能な製造への貢献も期待されます。
カーボンフィラメントの主な特性とメリット
カーボンフィラメントが持つ具体的な特性と、それがもたらす製造業におけるメリットを詳しく見ていきましょう。
高強度・高剛性を実現する仕組み
カーボンフィラメントが高強度・高剛性を実現するのは、複合材料としての特性にあります。樹脂（マトリックス）の中に高強度の炭素繊維（強化材）が分散されることで、外力に対する抵抗力が向上します。
炭素繊維は、樹脂単体では難しい高い引張強度や曲げ強度、弾性率を材料全体に付与します。繊維の長さ、含有量、そして造形時の配向性が、最終的な機械的特性に大きく影響します。
これにより、従来のプラスチックでは実現できなかった、金属に近い強度を持つ部品の製造が可能になります。
軽量性がもたらす製造メリット
CFフィラメントとして炭素繊維と樹脂と複合されることで、一般的なプラスチックの数倍の剛性と、金属に迫る強度・軽量性を両立できます。この特性がカーボンフィラメントに引き継がれることで、造形物は非常に軽量になります。この軽量性は、特に以下のような製造メリットをもたらします。
輸送コストの削減
部品や製品が軽量であればあるほど、輸送にかかるエネルギーやコストを削減できます。
エネルギー効率の向上
可動部品（ロボットアーム、ドローンなど）の軽量化は、慣性モーメントを低減し、より少ないエネルギーで高速かつ精密な動作を可能にします。
製品性能の向上
ドローンの飛行時間延長、自動車の燃費向上、ウェアラブルデバイスの快適性向上など、最終製品の性能を直接的に向上させます。
耐熱性・耐薬品性などの機能特性
カーボンフィラメントの耐熱性や耐薬品性は、主にベースとなる樹脂の特性に依存しますが、炭素繊維の複合により、純粋な樹脂よりも向上する場合があります。例えば、PA（ナイロン）ベースのカーボンフィラメントは、高い耐熱性と優れた耐薬品性（特に一部の油や溶剤に対して）を発揮します。これにより、高温環境下や薬品に曝される可能性のある部品、例えばエンジンルーム内の部品や化学プラントの治具などにも適用範囲が広がります。
寸法安定性と反りの少なさ
3Dプリンタで大型の造形物や高精度な部品を製作する際、材料の収縮による「反り（Warping）」は大きな課題となります。
カーボンフィラメントに含まれる炭素繊維は、樹脂の熱膨張・収縮を抑制する効果があります。これにより、造形中の反りが大幅に低減され、より高い寸法安定性を持つ部品を製作できます。これは、特に精密な嵌合（はめあい）が求められる部品や、大型の構造部品において非常に重要な特性です。
表面仕上がり
カーボンフィラメントで造形された部品は、一般的にマットでザラつきのある独特の表面仕上がりになります。
マットな表面は積層痕を目立ちにくくする効果もあり、後処理の手間を軽減できる場合があります。
大塚化学の「ポチコンフィラメント」
カーボンフィラメントの課題として挙げられる「ノズル摩耗」や「造形精度のばらつき」。大塚化学の「ポチコンフィラメント」は、超微細チタン酸カリウム繊維「ティスモ」を配合することで、これらの課題を解決します。
✔ ノズルへの低攻撃性 ── 真鍮ノズルの摩耗が極めて低く、ランニングコストを抑制
✔ 射出成型同等の高強度 ── XY方向の引張強度145MPa、曲げ強度245MPa（NTL36）
✔ 高い寸法精度と安定造形 ── 反りを抑え、精密な嵌合部品の造形にも対応
✔ 優れた摺動性 ── ロボット部品やギヤなど機構部品の造形に最適
▶ ポチコンフィラメントの詳細はこちら
▶お問い合わせはこちら https://info.otsukac.co.jp/public/application/add/1451
カーボンフィラメントの選び方
多種多様なカーボンフィラメントの中から、自社の用途に最適なものを選ぶためには、いくつかの重要なポイントを考慮する必要があります。
①用途に応じた強度要件の確認
まず、造形する部品に求められる具体的な強度要件（引張強度、曲げ強度、衝撃強度など）を明確にしましょう。カーボンフィラメントの強度は、ベース樹脂の種類（PLA-CF、ABS-CF、PA-CFなど）、炭素繊維の含有率、そして繊維の長さによって大きく異なります。
例えば、高い衝撃吸収性が求められる場合はナイロンベース、高い剛性が求められる場合はPLAやPETGベースが適していることがあります。必要な強度を過不足なく満たす材料を選ぶことが、コストと性能のバランスを取る上で重要です。
②造形物のサイズと精度要求
大型の造形物や、高い寸法精度が求められる部品を製作する場合、反りの少ないフィラメントを選ぶことが重要です。前述の通り、カーボンフィラメントは一般的に反りが少ない傾向にありますが、ベース樹脂によっては反りやすいものもあります（例：ABS-CFはPLA-CFより反りやすい傾向）。
また、炭素繊維の含有率が高いほど、寸法安定性が向上する傾向にあります。プリンタの造形エリアや、最終部品の公差を考慮して選択しましょう。
③使用環境（温度・薬品など）の考慮
造形物が使用される環境条件（高温、低温、紫外線、水、特定の薬品など）を考慮し、それに耐えうるベース樹脂を選択する必要があります。
例えば、自動車のエンジンルーム内や屋外で使用される部品には、高い耐熱性や耐候性、耐薬品性を持つPA-CFやPC-CFなどが適しています。事前に使用環境を想定し、必要な機能特性を持つ材料を選びましょう。
④プリンタ対応と造形難易度
カーボンフィラメントは、通常のフィラメントと比較して造形に特殊な配慮が必要となる場合があります。特に以下の点を確認しましょう。
ノズル摩耗
炭素繊維は非常に硬く、通常の真鍮ノズルを使用すると急速に摩耗します。ステンレス鋼、硬化鋼、ルビーノズルなどの耐摩耗性ノズルの使用が必須です。
造形温度
ベース樹脂に合わせた適切なノズル温度、ヒートベッド温度、必要であればチャンバー温度の調整が必要です。
乾燥
ナイロンベースのCFフィラメントなどは吸湿性が高いため、使用前の十分な乾燥が不可欠です。乾燥機やドライボックスの活用を検討しましょう。
プリンターの剛性
高剛性フィラメントの造形には、プリンター自体の剛性も重要となる場合があります。
ご自身の3Dプリンタが対応可能か、また必要な周辺機器が揃っているかを確認し、造形難易度も考慮して選択してください。
⑤コストパフォーマンスの評価
カーボンフィラメントは、通常の樹脂フィラメントと比較して高価な傾向にあります。フィラメント単価だけでなく、以下の要素を含めて総合的なコストパフォーマンスを評価しましょう。
造形時間
高強度な部品を短時間で製作できることによる人件費削減。
失敗率
寸法安定性が高く、反りが少ないことで造形失敗が減り、材料ロスを削減。
後処理コスト
表面仕上がりが良好で、サポート材除去が容易な場合、後処理の労力とコストを削減。
部品寿命
高強度・高耐久性により部品交換頻度が減り、メンテナンスコストを削減。
まとめ
カーボンフィラメントは、高強度・軽量・高剛性・寸法安定性といった特性を併せ持ち、治具製作、機能部品開発、そして最終製品の製造に至るまで、製造業の様々な課題解決に貢献する可能性を秘めています。
適切なカーボンフィラメントを選定し、3Dプリンタを効果的に活用することで、貴社の製品開発サイクル短縮、コスト削減、そして競争力強化に繋がるでしょう。
ポチコンフィラメント
「高強度と造形精度を両立したい」「ノズル摩耗を気にせず量産したい」
──そんな課題をお持ちなら、大塚化学の「ポチコンフィラメント」をご検討ください。
超微細チタン酸カリウム繊維「ティスモ」を配合した独自の複合材料フィラメントが、カーボンフィラメントでは難しかった精密造形性・ノズル低攻撃性・摺動性を実現。
製造現場の3Dプリンタ活用を次のステージへ導きます。
