主要プロセス設備
|
反応釜① |
反応釜② |
晶析釜 |
分離待機釜 |
|
|---|---|---|---|---|
| 容量 | 5,000L | 5,000L | 5,000L | 5,000L |
| 適用法規 |
消防法 |
消防法 （20号タンク） |
消防法 （20号タンク） |
消防法 （20号タンク） |
| 材料 | GL | SUS316L | GL | GL |
| モーター | 5.5kW（＋VVVF） | 5.5kW（＋VVVF） | 7.5kW（＋VVVF） | 7.5kW（＋VVVF） |
| 回転数 | 10.3～103rpm | 7～62rpm | 11～106rpm | 11～106rpm |
| 対応粘度 | 1～100mPa・s | 1～100mPa・s | 1～100mPa・s | 1～100mPa・s |
| 撹拌翼 | 三枚後退翼 |
3枚直角アンカー翼 |
ツインスター | ツインスター |
| 運転温度 | -25～160℃（※1） | 0℃～130℃（※2） | 0℃～130℃（※2） | 0℃～130℃（※2） |
| 運転圧力 |
本体：ATM |
本体：ATM |
本体：ATM ジャケット：0.19MPaG |
本体：ATM ジャケット：0.19MPaG |
（※1）使用する温冷媒（水系／ブライン系）により運転温度は変わります。
（※2）他品目で1.9k蒸気を使用中につき、水系温冷媒での条件を記載しています。
尚、釜自体の設計温度は、-45℃～150℃です。
施設
危険物製造所_指定数量倍数：191.9倍 ※2025年6月現在
（※必要に応じて倍数変更や設備投資も検討致します）

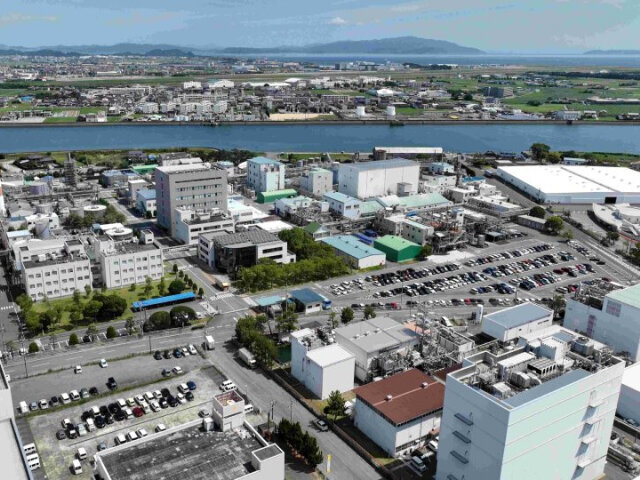

外観

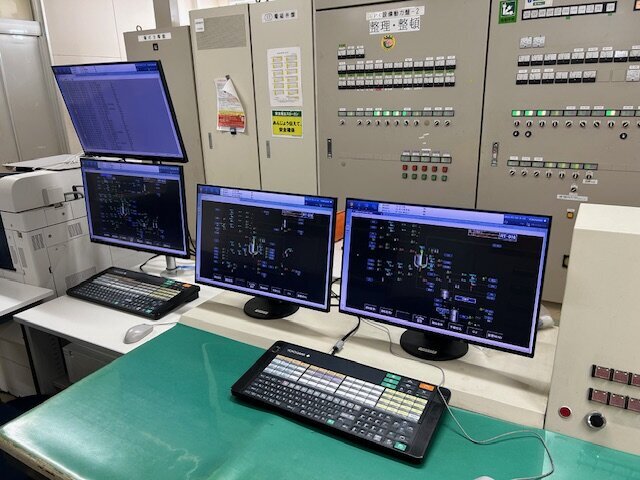

DCS

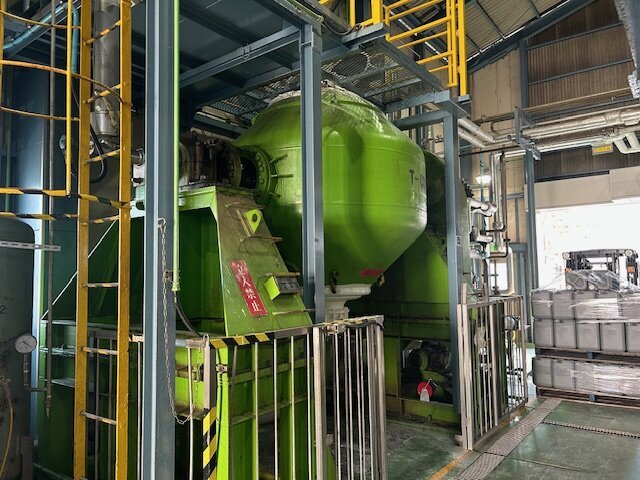

乾燥設備

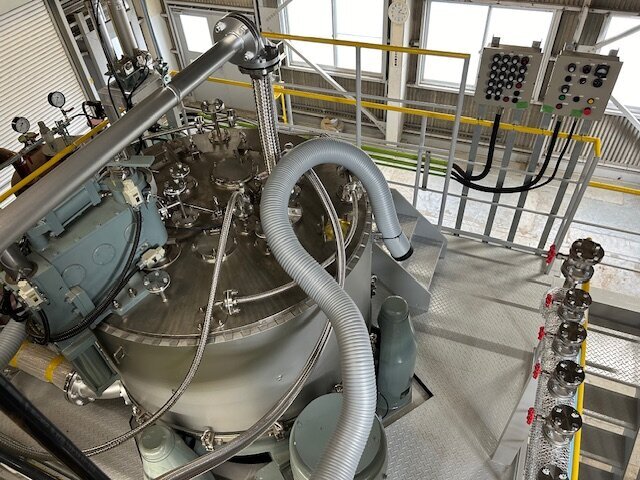

防爆型Tiライニング製遠心分離機

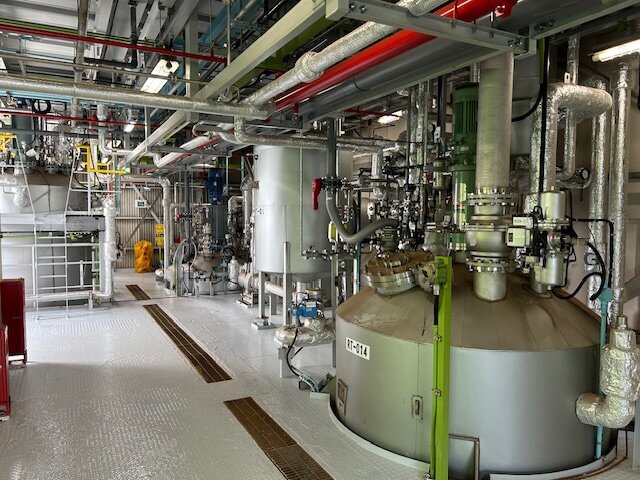

釜類

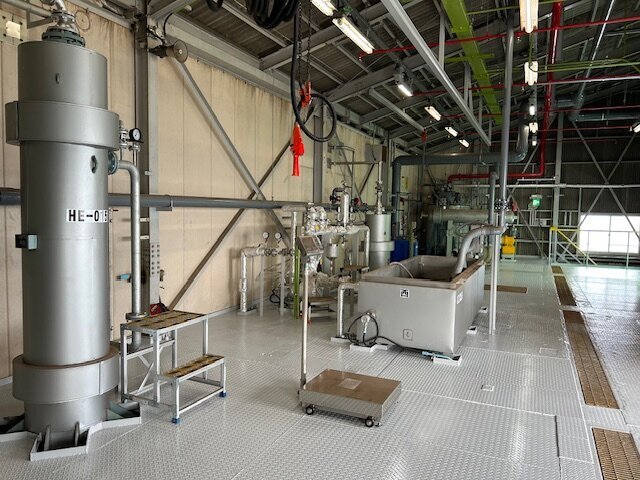

その他設備
こんな課題をお持ちの企業様へ
危険物を使う反応で受託先が見つからない
消防法第5類指定数量100倍以上の危険物取扱い／製造許可で解決
低温反応ができる設備がない
-25℃対応のCBR設備で低温反応を実現
腐食性物質の分離・精製が困難
Tiライニング製設備で安全かつ効率的に処理
高温での不純物除去が必要
熱時ろ過技術で高純度製品を製造
設備の特徴
- 消防法第五類危険物 指定数量100倍以上の危険物取扱い/製造が可能です。
- DCSによる自動制御および、圧力/温度監視等が行えます。
- 低温仕様の反応釜では、CBR設備を使用することで、-25℃の低温反応が可能です。
- 熱時ろ過の実績があり、高温下での活性炭除去を行っております。
- 防爆型Tiライニング製の遠心分離機につき、有機溶剤や酸性物質の固液分離が可能です。
得意とする反応
＊下記に限らずご相談ください
- ヒドラジド化反応
- 還元反応（ヒドラジン使用）
- 酸化反応
- 脱エステル化反応
- 環化反応
品質管理体制
大塚化学の製品は、医薬、食品、自動車、電子機器、住宅など、様々な用途・分野で使用されています。お客様それぞれのニーズと品質要求事項、並びにそれぞれの業界で要求される事項を把握し、徹底した品質管理のもと、お客様に満足いただける製品づくりを行っています。
当社では、全社（一部の部署を除く）で品質マネジメントシステムの国際規格ISO9001の認証を取得しています。
